Comment comprendre le mécanisme d'un ancien dévireur bidirectionnel ?

Publiée par :

Le 05/03/2023 à 17h21 512 vues

Question d'origine :

Bonjour,

Nous cherchons à comprendre le mécanisme d'un ancien dévireur bidirectionnel utilisé pour ouvrir et fermer le volet d'une serre.

Nos recherches ne nous ont permis de trouver que des modèles récents, sans explication ou plan éclaté.

Sauriez-vous ce qu'il en est, ou à qui nous adresser ?

Cordialement

Réponse du Guichet

Sciences7 - Département : Sciences et Techniques

Le 09/03/2023 à 12h40

Votre outil semble être un treuil manuel de la marque FIXATOR, modèle 38101. Ce type de treuil manuel pourrait être un treuil doté d’un mécanisme de frein irréversible. Nous n’avons pas réussi à trouver de plans ou d'explications correspondant à votre modèle mais nous vous invitons à contacter directement l’entreprise FIXATOR qui est toujours en activité.

Bonjour,

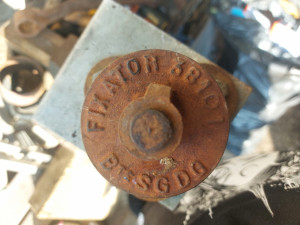

D’après votre photographie il semblerait que votre dévireur bidirectionnel soit un treuil manuel de la marque FIXATOR, modèle 38101.

Nos recherches nous ont permis d’apprendre que:

L’origine de FIXATOR remonte au début du siècle quand cette société s’appelait « Ets JEANPIERRE ». Il s’agissait d’un petit atelier situé à Paris qui travaillait pour l’aviation dont c’était les tous débuts. Cet établissement fabriquait de nombreux composants et notamment des commandes à distance pour les avions. Celles-ci utilisaient un système de freinage tout à fait original mis au point par le bureau d’études de l’époque, qui deviendra le système de freinage FIXATOR breveté. Ce système sera alors utilisé dans la fabrication des treuils pour candélabres.
Après la première guerre mondiale, M. JEANPIERRE vend son affaire. Celle-ci est alors baptisée « Ets FIXATOR – O. Guillemin et Cie ».

(Source: Accès en hauteur: treuils et échafaudages volants)

On peut retrouver d’anciennes publicités sur ces treuils nous indiquant que le système de freinage FIXATOR est un système dit «Irréversible» :

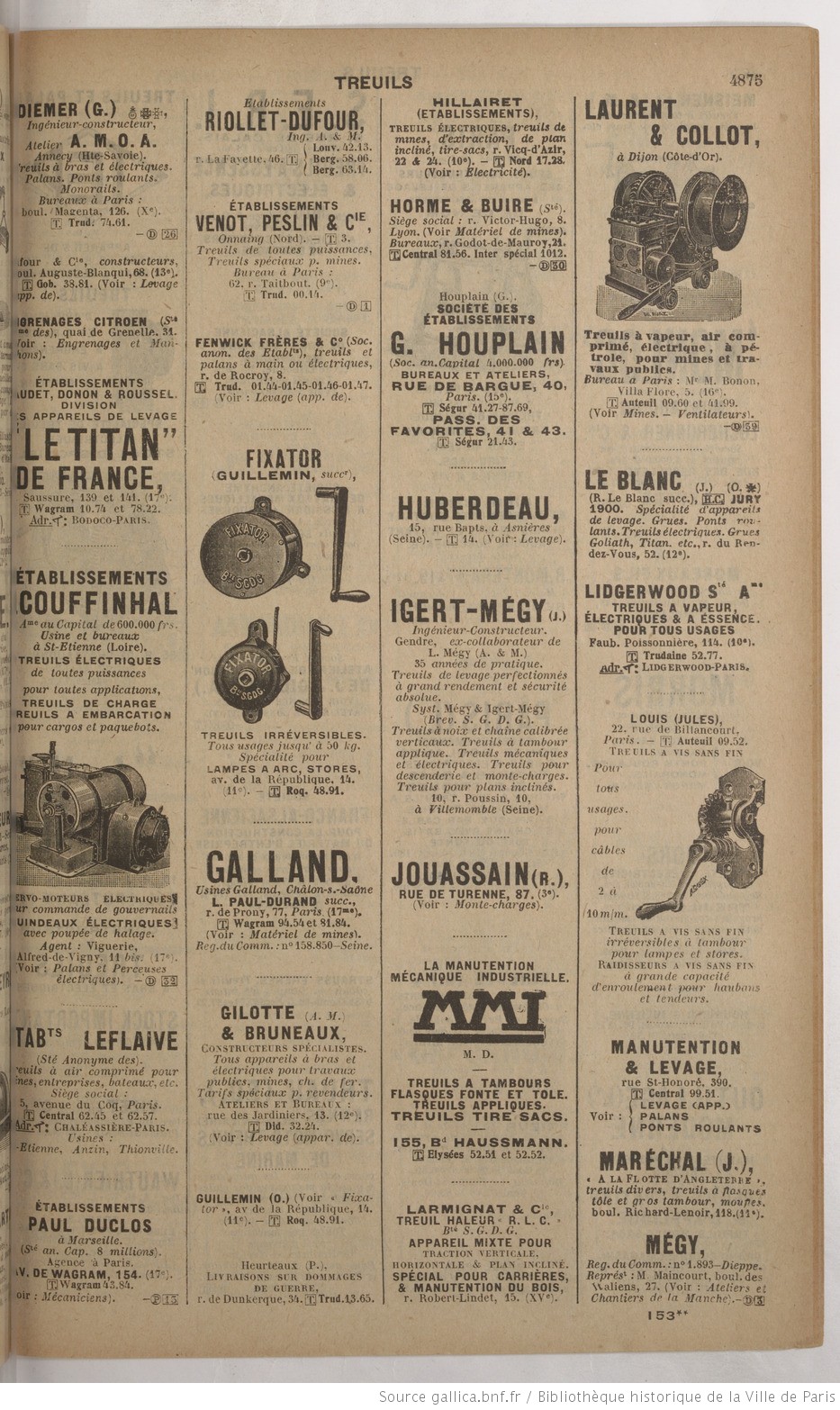

Publicité présentant différents modèles de treuils de la marque FIXATOR — *Source: Accès en hauteur: treuils et échafaudages volants*

Annuaire du commerce Didot-Bottin, Janvier 1926, p.4875

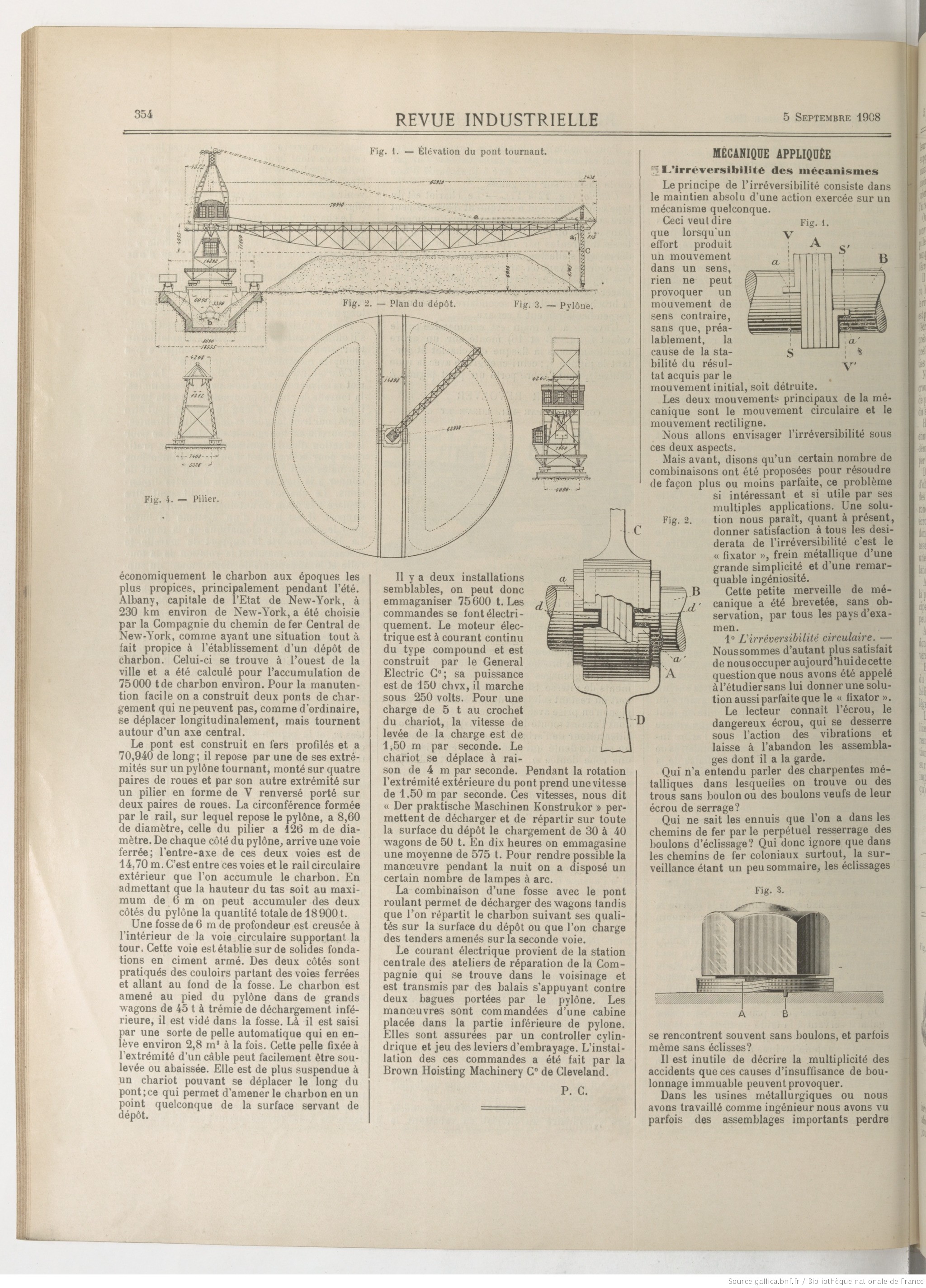

Un article de la Revue Industrielle datant du 5 septembre 1908 explique les grands principes de «l’irréversibilité des mécanismes» (p.354-356) et s’attarde sur le fonctionnement de ce type de frein et notamment sur le frein FIXATOR à l’aide de figures détaillées :

Article

Vinsonneau Jules, L'irréversibilité des mécanismes, Revue industrielle : revue mensuelle technique et économique, 5 septembre 1908, p.354.

Nous n’avons malheureusement pas trouvé plus d’informations ou de plans plus détaillés susceptibles de vous aider à comprendre le mécanisme de votre outil. Nos recherches nous ont menés sur des modèles plus récents sans aucunes explications techniques.

Cependant, l’entreprise FIXATOR (localisée à proximité d’Angers) donne accès, à partir de son site Internet, à un centre documentaire où il est possible de demander de la documentation technique après avoir créé un compte.

Nous vous conseillons donc de les contacter directement pour savoir s’ils seraient en mesure de vous donner de plus amples informations sur votre outil dans le cas où ils auraient conservé les archives (plans…) de leurs anciens modèles.
